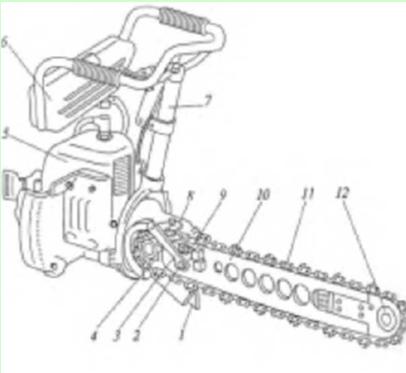

(рис. 1)
Моторизованный инструмент, специализированное средство на базе двигателя внутреннего сгорания или электродвигателя, предназначенное для срезания (валки) деревьев, кустарника, травянистой растительности, обрезки сучьев, раскряжевки хлыстов и др. специальных работ. В лесном хозяйстве преимущественно используется бензиномоторный инструмент (пилы, мотокусторезы, обрезчики ветвей), оснащенный легкими двухтактными высокоскоростными карбюраторными двигателями внутреннего сгорания. Электромоторные пилы применяют в основном на нижних складах для разделки древесины. В качестве режущего органа бензино- и электромоторных пил в основном применяют универсальные пильные цепи ПЦУ-10,26 с Г-образным зубом, обеспечивающие пиление под любым углом к направлению волокон древесины. Шаг пильной цепи по заклепкам - 10,26 мм, ширина пропила - 8,8 мм. Бензино-моторные пилы подразделяются на редукторные и безредукторные. На валке деревьев используют редукторные пилы с высокорасположенными рукоятками управления, что обеспечивает удобную позу вальщика при работе: «Дружба-4М», МП-5 «Урал-2Э», М-228. На обрезке сучьев, раскряжевке, а также на валке мелкого леса (средний объем хлыста - до 0,3 м3) применяют более легкие с низкорасположенными рукоятками управления универсальные безредукторные пилы: «Тайга-245В», «Тайга-214Э», «Крона-202». Рис. 1. МП-5 «Урал-2Э» 1 - зубчатый упор; 2 - шпилька; 3 - рукоятка фиксирующего рычага; 4 - ведущая звездочка; 5 - двигатель; 6 - бачок для топлива; 7 - стойка; 8 - рычаг; 9 - натяжное устройство; 10 - шина; 11 - пильная цепь; 12 - ведомая звездочка Бензиномоторная пила МП-5 «Урал-2Э» предназначена для валки деревьев, раскряжевки хлыстов, обрезки толстых сучьев и пр. Для более эффективного использования на рубках ухода в молодняках на пильной шине монтируют съемные приспособления в виде гребенки с тремя упорами или специального упора. МП-5 «Урал-2Э» состоит из одноцилиндрового двухтактного двигателя с системами зажигания, питания и охлаждения; рамы с прикрепленными к ней бачками для топлива и гидросмеси и рычагом управления газом; редуктора пильного аппарата. Рама пилы имеет трубу с резиновыми рукоятками и стойку. Между собой они соединены виброгасящим устройством из плоской пружины и шарнира с цилиндрическими пружинами. Редуктор установлен на выходном валу двигателя и состоит из двух конических шестерен, закрытых кожухом. На выходном валу ведомой конической шестерни насажена ведущая звездочка пильного аппарата, посредством которой приводится в движение пильная цепь. На кожухе редуктора смонтирован зубчатый упор, служащий для фиксации пилы во время работы. Пильный аппарат включает шину с ведомой звездочкой и пильную цепь. Для фиксации редуктора с пильным аппаратом на кожухе имеется рычаг. Регулировка натяжения пильной цепи осуществляется устройством, состоящим из специального винта и гайки. Для валки деревьев пильный аппарат при откинутом фиксирующем рычаге поворачивают в горизонтальное положение, после чего рычаг возвращают в исходное положение. При раскряжевке хлыстов шину с пильной цепью устанавливают в вертикальное положение. С целью предотвращения зажима пильного аппарата и придания срезанному дереву нужного направления валки к пиле может прилагаться гидравлический клин КГМ-1 А. Он приводится в действие от редуктора пилы и включает в себя насос с бачком для гидросмеси, привод насоса с управлением и клин с гидравлическим шлангом. Клин устанавливается в пропил, и при включении насоса под давлением жидкости направляющие ленты клина расходятся, обеспечивая падение срезаемого дерева. Мощность двигателя пилы - 3,69 кВт, скорость резания - 11 м/с, рабочая длина пильного аппарата - 460 мм, масса - 11,6 кг. Бензиномоторная пила «Тайга-214» используется при раскряжевке хлыстов небольшого диаметра, обрезке сучьев и др. видах работ. Пила безредукторная, облегченного типа. Благодаря большой скорости резания требуется меньшее усилие надвигания. Мощность двигателя пилы - 2,5 кВт, скорость резания - 17 м/с, рабочая длина пильного аппарата - 380 мм, масса -8,8 кг. В лесном хозяйстве РФ используют универсальные безредукторные бензиномоторные пилы фирм «Хускварна» (Швеция) и «Штиль» (Германия), которые по сравнению с отечественными имеют более высокую производительность чистого пиления, меньшую массу при одинаковой мощности (на 30-40 %); рабочая длина пильной шины отдельных модификаций зарубежных пил - до 0,9 м (у отечественных - до 0,5 м). Мотокусторезы предназначены для срезания (кошения) травянистой растительности, кустарников и деревьев диаметром в месте среза не более 15 см при осветлении и прочистках лесных культур. Часто они оснащаются теми же двигателями, что и легкие бензопилы, но отличаются компоновкой. Для удобства работы оснащены снаряжением для подвешивания кустореза на плече оператора, поэтому их часто называют ранцевыми мотокусторезами. В лесном хозяйстве используются кусторезы «Се-кор-3» (Латвия), «Хускварна 245 RX», «Хускварна 250 RX» (Швеция), «Штиль FS 400/450», «Штиль FS 500/550» (Германия), а также итальянского и японского производства. Все мотокусторезы имеют примерно одинаковую конструкцию и состоят из двухтактного карбюраторного двигателя мощностью 1,7-3,5 кВт, редуктора, трубчатого ствола, головки и рабочих органов - дисковой пилы и косилочного резца. Вращающий момент передается от двигателя к рабочему органу через центробежную муфту сцепления и промежуточный вал, размещенный в приводном стволе штанги, и конического редуктора. Мотокусторез «Секор-3» предназначен для спиливания деревьев при проведении осветлений и прочисток, а также для скашивания травянистой растительности и нежелательной поросли при уходе за лесными культурами. Трубчатого ствола, режущей головки со сменным режущим инструментом в виде дисковой пилы или косилочного резца, рукоятки с рычагами управления и плечевого ремня. Привод соединяет двигатель с режущей головкой при помощи трубчатого ствола. Вал, передающий крутящий момент двигателя к режущей головке, вращается в стволе привода в четырех проушинах. Приводной вал соединен с двигателем с помощью ведомой половины центробежной муфты сцепления. На другом конце вала размещена ведущая коническая шестерня конического редуктора, сцепленная с ведомой конической шестерней. Режущая головка закреплена на валу ведомой конической шестерни. На режущей головке с помощью прижимной гайки крепится сменный режущий инструмент. Со стороны моториста режущий инструмент закрыт кожухом. Дисковая пила имеет 18 коротких зубьев. Косилочный резец используется вместо дисковой пилы при скашивании трав и побегов. Он состоит из трех сегментов, заимствованных у сельскохозяйственных сенокосилок, и основания, соединенных между собой заклепками. Подготовленный к работе кусторез присоединяют к плечевому ремню и регулируют так, чтобы при его удержании за рукоятку руки были слегка согнуты в локте, а нагрузка от кустореза равномерно распределялась на оба плеча. При приближении режущей головки кустореза к спиливаемому дереву необходимо прижать упор на приводе к бедру, а рукоятку - к корпусу спереди для более устойчивого управления пилой и дать полный газ, нажав рычаг дроссельной заслонки до отказа. Мощность двигателя кустореза -2,6 кВт; частота вращения коленчатого вала - 11,7 с-1, диаметр дисковой пилы - 230 мм, косилочного резца - 250 мм; максимальная глубина пропила - 8 см; масса - 1,3 кг. Для ухода за кроной растущих деревьев используют обрезчики ветвей (высоторезы) и гидравлические секаторы, оснащенные бензиномо-торными двигателями мощностью 0,9-2,1 кВт. Для удобства работы они снабжены наплечными ремнями, навешиваются на спину и имеют надежную виброизоляцию. Вращение от двигателя с помощью гибкого вала, проходящего через штангу, передается рабочему органу в виде пильной цепи с длиной реза до 30 см. Высоторез 250 PS «Хускварна» может комплектоваться телескопической штангой с четырьмя различными значениями длины: 2,3,4 или 6 м. Мощность двигателя - 2,1 кВт, масса - 7,5 кг. Модель 235 Р - высокоскоростной гадравличеcкий секатор, способный перекусывать ветви диаметром до 40 мм; мощность двигателя - 1,3 кВт, масса - 7,8 кг, длина штанги - 2-4 м. Высоторезы «Штиль» НТ-70 и НТ-75 оснащены двигателями мощностью 0,6 кВт. Срезают ветви с деревьев на высоте соответственно 3,2 м и 5 м; масса - 5,4 и 6,7 кг.
|
